Beschrijving

Technische Parameters

Producteigenschap

Ontwerp voor groot werkstuk.

Ontwerp met dubbele zuigers om de klemkracht te vergroten.

Magneet is inbegrepen in de standaardconfiguratie.

Het openen of sluiten van de grijper kan nauwkeurig worden gesynchroniseerd met het tandheugelmechanisme.

Specificatie

Boring maat (mm)	10	16	20	25	32
Acteertype	Dubbelwerkend
Vloeistof	Lucht (te filteren door 40um filterelement)
Bedrijfsdruk	0,25 ~ 0,7 MPa (35 ~ 100 psi)	0,15 ~ 0,7 MPa (22 ~ 100 psi)
Bewijsdruk	1,2 MPa (175 psi)
Temperatuur	-20 ~ 70 graden
Smering	Cilinder: Niet nodig
Soort kussen	Bumper
Herhaalbaarliteit	±0,1 mm
Grijpkracht (N)[Opmerking1]	14	45	74	131	228
Max. frequentie	40 cycli/minuut				20 cycli/minuut
Poortgrootte	M5x0.8				PT1/8

[Opmerking1]

Druk 0,5 MPa en grijplengte 40 mm (∅10~∅25) of 80 mm (∅32).

Hartinfarct

Boring maat (mm)	Standaardslag (mm)	Max.slag (mm)
10	20 30 40 60	60
16	30 40 60 80	80
20	40 60 80 100	100
25	40 60 80 100	100
32	60 80 100 150	150

[Opmerking]

Neem contact met ons op voor niet-standaard slagen.

Toepassingsgebied

De HFT-serie spalk met grote opening wordt veel gebruikt in industriële automatisering, machines en uitrusting, productielijnen en andere gebieden. In geautomatiseerde productielijnen wordt het vaak gebruikt bij het hanteren, assembleren, spuiten en andere processen om een nauwkeurige klemming en positionering van werkstukken te bereiken. Tegelijkertijd spelen HFT-series clips met grote openingen ook een belangrijke rol in de elektronica-industrie, de voedingsmiddelenindustrie, de farmaceutische industrie en andere gebieden.

Samenvatting

De HFT-serie spalk met grote opening is een pneumatische component die veel wordt gebruikt in industriële automatisering en mechanische apparatuur, met een uniek ontwerp en een verscheidenheid aan kenmerken om aan de behoeften van verschillende toepassingsscenario's te voldoen.

Veelgestelde vragen

Vraag: Hoe werkt een pneumatische parallelgrijper?

A: De meeste maken gebruik van de lucht die door de inlaatklep wordt gevoerd, waardoor de druk wordt overgebracht naar de interne zuiger van de module, waardoor de zuiger beweegt en via een mechanische verbinding kracht uitoefent op de kaken van de grijper. De kaken sluiten zich vervolgens en brengen de grijpkracht over op het werkstuk dat wordt vastgegrepen.

Vraag: Welke maat hebben pneumatische grijpers?

A: Deze grijpers zijn verkrijgbaar met slaglengtes van 3,2 tot 6,3 mm (0,13 tot 0,25") met een grijpkracht van 36 N (8 lbs). Pneumatische pneumatische componenten met lineaire beweging zijn dubbelwerkende luchtcilinders die een droge luchttoevoer vereisen met een filtering tot 40 micron of beter.

Vraag: Wat zijn de toepassingen van luchtgrijpers?

A: Pneumatische grijpers spelen een belangrijke rol bij de productie van medische hulpmiddelen. Ook bij farmaceutisch onderzoek spelen pneumatische grijpers een rol. Pneumatische grijpers worden vaak gebruikt bij spuitgietprocessen voor kunststof. Pneumatische grijpers kunnen ook worden gebruikt in laboratoriumverwerking en automatisering.

Populaire tags: hft-serie parallelle wijd openende cilinder, China hft-serie parallelle wijd openende cilinder fabrikanten, leveranciers, fabriek

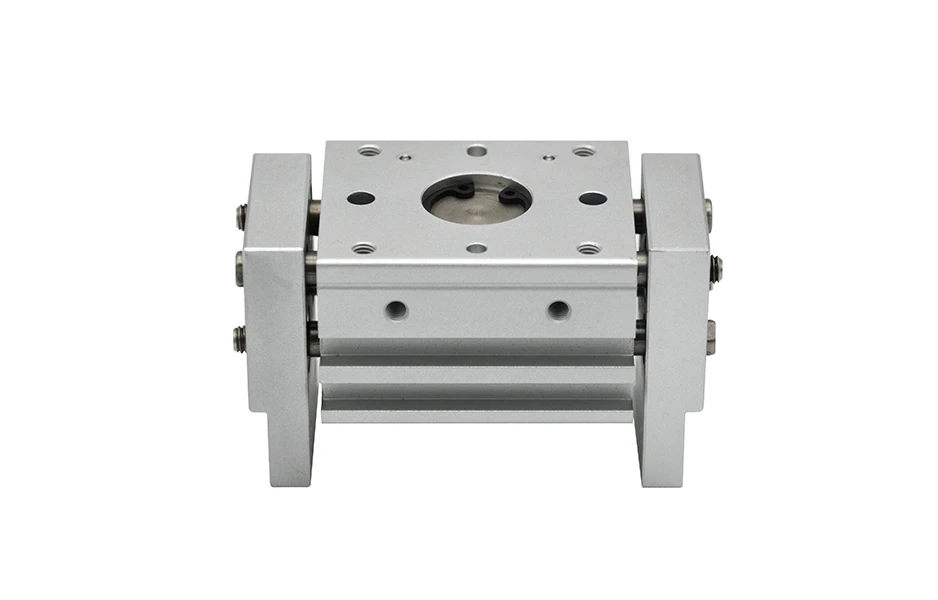

HFT-serie cilinder met parallelle wijde opening
